Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Sinrui |
Chứng nhận: | RoHS |
Số mô hình: | 2,92-KFDG860 |
Số lượng đặt hàng tối thiểu: | 500 chiếc |
Giá bán: | USD 9.7 per pcs |
chi tiết đóng gói: | Đóng gói theo tiêu chuẩn để xuất khẩu |
Thời gian giao hàng: | L / C, T / T |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 10000 mỗi 27 ngày |
giao diện phù hợp: | 2,92mm | Giới tính: | Giống cái |
---|---|---|---|
Kết cấu: | Thẳng 180 ° | Mạ: | Vàng / thụ động |
tần số: | DC 40GHz | Kích thước tùy chỉnh: | Tiêu chuẩn |
Trở kháng: | 50 giờ | Thử nghiệm phun muối: | 48 giờ |
Vòng đời: | 500 kiểu | Gắn: | Mặt bích để gắn PCB |
Điểm nổi bật: | đầu nối dây cáp đồng trục,đầu nối rf loại n |

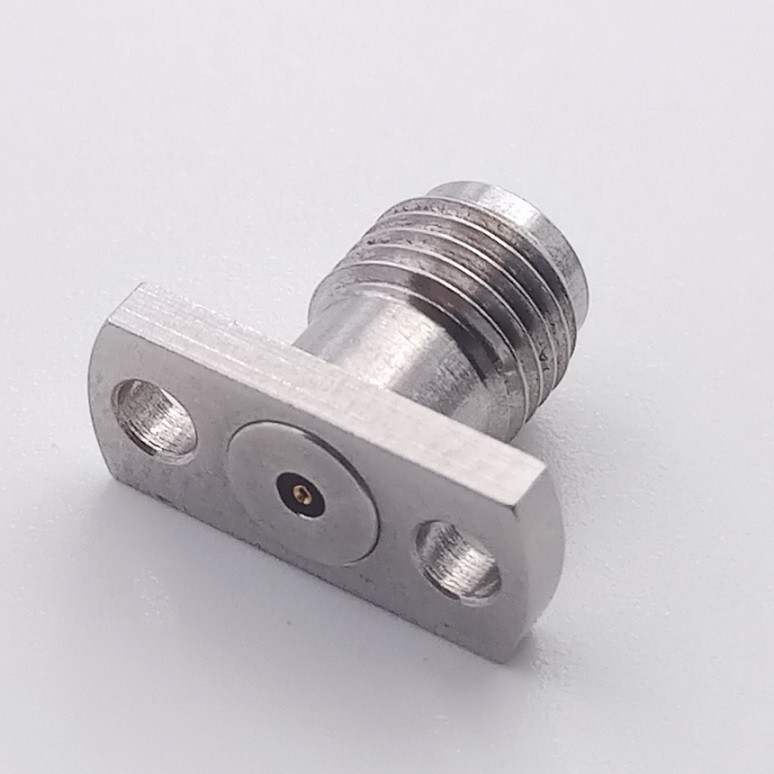

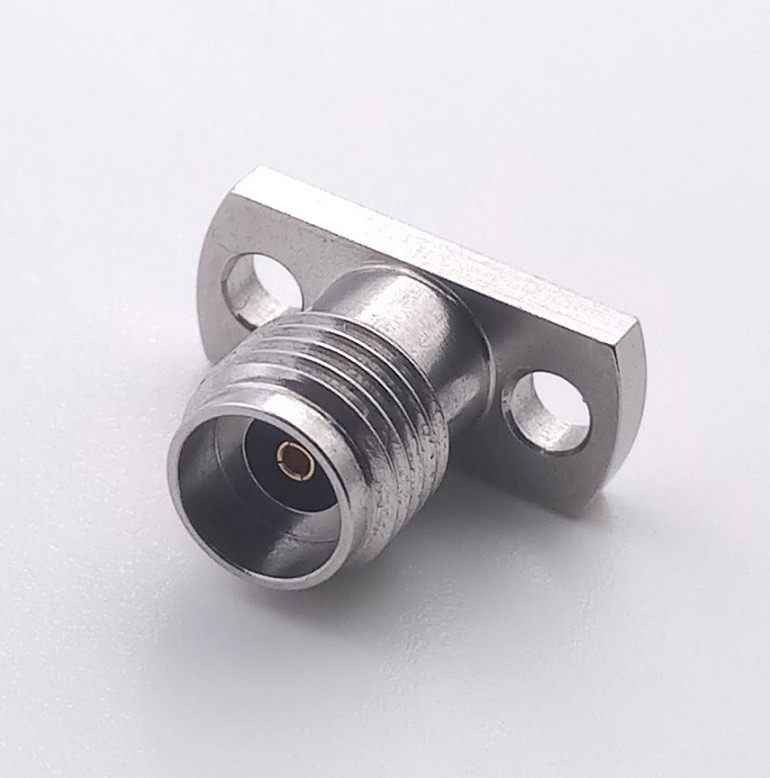

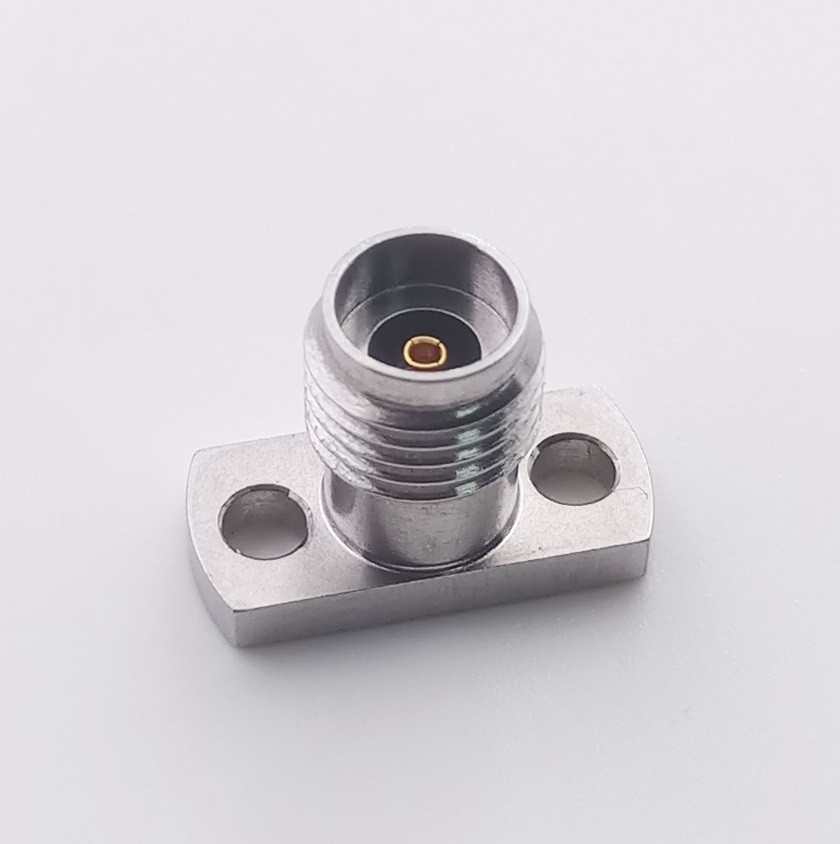

Tên sản phẩm:Đầu nối cái 40GHz 2.92mm với mặt bích 2 lỗ 50Ohms Gắn PCB
Sản phẩm hút:
Các đầu nối End Launch hiệu suất cao được thiết kế để cung cấp VSWR thấp, đáp ứng băng rộng miễn phí ở chế độ tới 40 GHz cho các bảng mạch in một lớp và nhiều lớp trong đó tín hiệu tần số cao nằm ở lớp trên cùng.
Male and female options along with narrow body and bulkhead feed-through. Tùy chọn nam và nữ cùng với cơ thể hẹp và thông qua vách ngăn. Robust, reusable and repairable. Mạnh mẽ, có thể tái sử dụng và sửa chữa. Multiple launch configurations provide the best possible match to circuit layout. Nhiều cấu hình khởi chạy cung cấp kết hợp tốt nhất có thể với bố trí mạch. Works on microstrip and grounded coplanar waveguide (GCPW) designs. Hoạt động trên các thiết kế microstrip và ống dẫn sóng coplanar nối đất (GCPW). Signal-layer microstrip and GCPW test boards available. Có sẵn microstrip lớp tín hiệu và bảng thử nghiệm GCPW. Soldering the pin to the signal trace is optional. Hàn pin để theo dõi tín hiệu là tùy chọn.
Ứng dụng phổ biến:
chúng tôi sản xuất và cung cấp cho dụng cụ thử nghiệm, ăng ten, truyền thông sóng milimet và ứng dụng năng lượng cao, radar,thông tin vệ tinh cũng như dhệ thống efense và các chương trình hàng không vũ trụ.
Tiêu chuẩn giao diện:2,92mm
Kiểu:Tư nối
Giới tính: Giống cái
Trở kháng: 50 giờ
Kết cấu: Thẳng 180°
Kiểu lắp: Mặt bích để gắn PCB
Vật chất | ||
Mặt hàng | Vật chất | Mạ |
Liên hệ trung tâm | Đồng berili | Vàng |
Thân hình | Thép không gỉ | Đam mê |
Chất cách điện | PEI | Không có |
Sự chỉ rõ | |
Sự miêu tả | Giá trị |
Tần số | DC 40GHz |
Trở kháng | 50 giờ |
VSWR | 1,3 @ 40GHz |
Vật liệu chống điện | > 5000 M ohms |
Điện áp chịu được điện áp | 750V |
Liên hệ điện trở cho dây dẫn trung tâm | <3.0 m ohm |
Liên hệ điện trở cho dây dẫn bên ngoài | <2,0 m ohm |
Vòng đời | 500 kiểu |
Xếp hạng nhiệt độ | -50C° đến +125 C ° |
Giống như, Quân đội, dụng cụ thử nghiệm,Thiết bị thông tin vệ tinh, vv
Lợi thế và bảo hành chất lượng của Sinrui cho các đầu nối RF |
(ODM và OEM) Giá cả phải chăng Dịch vụ thiết kế tùy chỉnh: sản phẩm có thể được tùy chỉnh theo cách sử dụng sản phẩm của khách hàng, bao gồm kích thước, hình dạng, hiệu suất điện, phương pháp lắp đặt, v.v. Nếu các sản phẩm tiêu chuẩn hiện tại của chúng tôi không thể đáp ứng hoàn hảo nhu cầu của bạn, vui lòng liên hệ với chúng tôi để được hỗ trợ kỹ thuật.
