| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Sinrui |
| Chứng nhận: | RoHS |
| Số mô hình: | 2,92-khd23 |
| Số lượng đặt hàng tối thiểu: | 500 chiếc |
| Giá bán: | USD 8.5 per pcs |
| chi tiết đóng gói: | Đóng gói theo tiêu chuẩn để xuất khẩu |
| Thời gian giao hàng: | L / C, T / T |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10000 mỗi 28 ngày |
| giao diện phù hợp: | 2,92mm | Giới tính: | Giống cái |
|---|---|---|---|
| Kết cấu: | Thẳng với khối | tần số: | DC 40GHz |
| Trở kháng: | 50 giờ | Vòng đời: | 500 kiểu |
| Điểm nổi bật: | Đầu nối khởi chạy đầu thẳng,Đầu nối khởi chạy cuối 2,92mm |
||

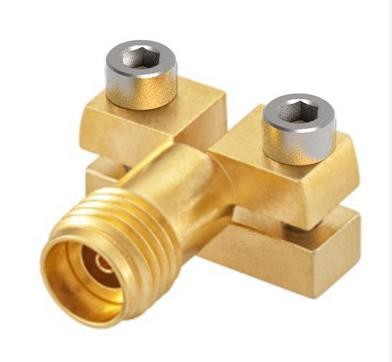

Đầu nối khởi động thẳng 40GHz 2,92mm Mạ vàng để kiểm tra PCB
Tên sản phẩm:Đầu nối đầu cuối 40GHz 2,92mm nữ được mạ vàng bằng khối để kiểm tra PCB
Mô tả Sản phẩm:
Các đầu nối End Launch hiệu suất cao được thiết kế để cung cấp VSWR thấp, đáp ứng băng rộng miễn phí ở chế độ tới 40 GHz cho các bảng mạch in một lớp và nhiều lớp nơi tín hiệu tần số cao nằm ở lớp trên cùng.
Tùy chọn nam và nữ cùng với ống dẫn qua thân hẹp và vách ngăn.Mạnh mẽ, có thể tái sử dụng và sửa chữa.Nhiều cấu hình khởi chạy cung cấp sự phù hợp nhất có thể với bố cục mạch.Hoạt động trên thiết kế ống dẫn sóng đồng phẳng (GCPW) microstrip và nối đất.Có sẵn bảng kiểm tra microstrip và GCPW lớp tín hiệu.Hàn chân cắm vào dấu vết tín hiệu là tùy chọn.
Ứng dụng phổ biến:
chúng tôi sản xuất và cung cấp thiết bị kiểm tra, ăng-ten, thông tin liên lạc bằng sóng milimet và ứng dụng năng lượng cao, radar,thông tin liên lạc vệ tinh cũng như dhệ thống efense và các chương trình hàng không vũ trụ.
Tiêu chuẩn giao diện:2,92mm
Thể loại:End Launch Connector
Giới tính: Giống cái
Trở kháng: 50 Ohms
Kết cấu: Thẳng 180°
Kiểu lắp: Kẹp vít cho microtip
| Vật chất | ||
| vật phẩm | Vật chất | Mạ |
| Liên hệ Trung tâm | Bron | Vàng |
| Thân hình | Thau | Vàng |
| Chất cách điện | PEI / PTFE | N / A |
| Sự chỉ rõ | |
| Sự miêu tả | Giá trị |
| Tính thường xuyên | DC 40GHz |
| Trở kháng | 50 Ohms |
| VSWR | 1,4 |
| Vật liệu chống điện | > 5000 M ohms |
| Điện áp chịu được điện môi | 750V |
| Tiếp điểm Điện trở cho dây dẫn trung tâm | <0,003 ohm |
| Điện trở tiếp xúc cho dây dẫn bên ngoài | <0,002 ohm |
| Vòng đời | 500 cyles |
| Nhiệt độ đánh giá | -65 C° đến +165 C ° |
Như, quân sự, công cụ kiểm tra,Thiết bị liên lạc vệ tinh, v.v.
|
Ưu điểm và bảo hành chất lượng của Sinrui cho các đầu nối RF
|
